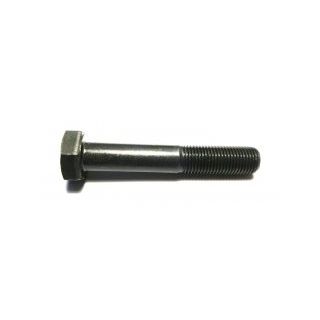

Śruba z łbem sześciokątnym z gwintem na części długości trzpienia DIN 960

[Skontaktuj się z nami w sprawie ceny] tel. (17) 853 70 80 e-mail: srubres@srubres.pl
Śruba z łbem sześciokątnym z gwintem na części długości trzpieni
Dodaj do listy życzeń Dodaj do listy porównań

DIN 960

PN 82101

ISO 8765

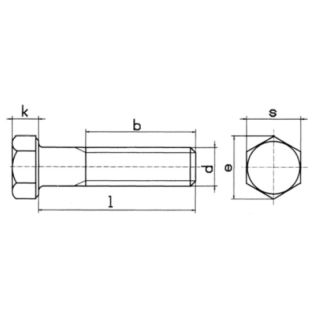

d 8×1 10×1 10×1,25 12×1 12×1,25 12×1,5 14×1,5 16×1,5 18×1,5 18×2
b l≤125 22 26 26 30 30 30 34 38 42 42
l≤200 28 32 32 36 36 36 40 44 48 48
l>200 41 45 45 49 49 49 53 57 61 61
e 14,38 18,9 18,9 21,1 21,1 21,1 23,91 26,17 29,56 29,56
k 5,3 6,4 6,4 7,5 7,5 7,5 8,8 10 11,5 11,5
s 13 17(16) 17(16) 19(18) 19(18) 19(18) 22(21) 24 27 27

wymiary w ( ) wykonane tylko wg ISO

l – długość

30
35
40









45
50
55



60
65
70
75
80
85

90
95
100


110
120
130
140
150
160

170
180
190
200
220
240


d 20×1,5 20×2 22×1,5 24×1,5 24×2 27×2 30×2 36×3 42×3
b l≤125 46 46 50 54 54 6 66 78 90
l≤200 52 52 56 60 60 66 72 84 96
l>200 65 65 69 73 73 79 85 97 109
e 32,95 32,95 35,03 39,55 39,55 45,2 50,85 60,79 71,3
k 12,5 12,5 14 15 15 17 18,7 22,5 26
s 30 30 32(34) 36 36 41 46 55 65

wymiary w ( ) wykonane tylko wg ISO

l – długość

60
65
70



75
80
85
90
95
100
110
120
130
140
150
160
170
180
190

200
220
240
260
280
300


Norma DIN:
960
Norma ISO:
8765
Norma PN:
82101
