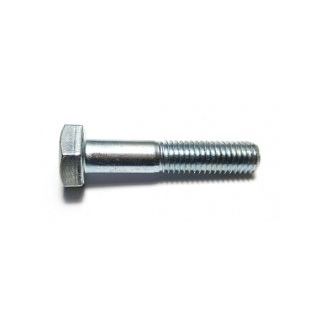

Śruba z łbem sześciokątnym z gwintem na części długości trzpienia DIN 931PN

[Skontaktuj się z nami w sprawie ceny] tel. (17) 853 70 80 e-mail: srubres@srubres.pl
Śruba z łbem sześciokątnym z gwintem na części długości trzpieni
Dodaj do listy życzeń Dodaj do listy porównań

DIN 931

PN 82101

ISO 4014


d M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 30 M 33 M 36
b l≤125 18 22 26 30 38 46 54 60 66 72 78
l≤200 24 28 32 36 44 52 60 66 72 78 84
l>200 45 49 57 65 73 79 85 91 97
e 11,05 14,38 18,9 21,1 26,17 32,95 39,55 45,2 50,85 55,37 60,79
k 4 5,3 6,4 7,5 10 12,5 15 17 18,7 21 22,5
s 10 13 17(16) 19(18) 24 30 36 41 46 50 55

wymiary w ( ) wykonane tylko wg ISO


l – długość

35
40
45



50
55
60
65
70
75



80
90
100


110
120
130
140
150
160
180
200
220
240
260
280
300
320


d M 3 M 4 M 5 M 6 M 7 M 8 M 10 M 12 M 14 M 16 M 18
b l≤125 12 14 16 18 20 22 26 30 34 38 42
l≤200 22 24 26 28 32 36 40 44 48
l>200 45 49 53 57 61
e 6,01 7,66 8,79 11,05 12,12 14,38 18,9 21,1 23,91 26,17 29,56
k 2 2,8 3,5 4 4,8 5,3 6,4 7,5 8,8 10 11,5
s 5,5 7 8 10 11 13 17(16) 19(18) 22(21) 24 27

wymiary w ( ) wykonane tylko wg ISO


l – długość

25
30
35



40
45
50


55
60
65
70
75
80
85
90
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
Norma DIN:
931
Norma ISO:
4014
Norma PN:
82101
