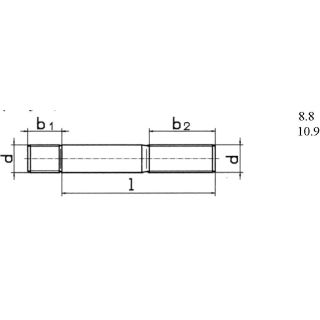

DIN 939
PN 82131
d | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 20 | M 24 | M 27 | M 30 | M 36 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
b1 | 7,5 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 38 | 45 | |
b2 | l≤125 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 54 | 60 | 66 | 78 |
l≤200 | 24 | 28 | 32 | 36 | 40 | 44 | 52 | 60 | 66 | 72 | 84 | |
l>200 | 45 | 49 | 53 | 57 | 65 | 73 | 79 | 85 | 97 |
l – długość
16 20 25 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
30 35 40 |
|||||||||||
45 50 55 |
|||||||||||
60 65 70 |
|||||||||||
75 80 85 |
|||||||||||
90 95 100 |
|||||||||||
110 120 130 |
|||||||||||
140 150 160 |
|||||||||||
180 200 220 |
Norma DIN:
939
Norma PN:
82131
