Podkładka sprężysta DIN 6797

[Skontaktuj się z nami w sprawie ceny] tel. (17) 853 70 80 e-mail: srubres@srubres.pl
Podkładka sprężysta DIN 6797
Dodaj do listy życzeń Dodaj do listy porównań

DIN 6797

PN 82023, 82024, 82025

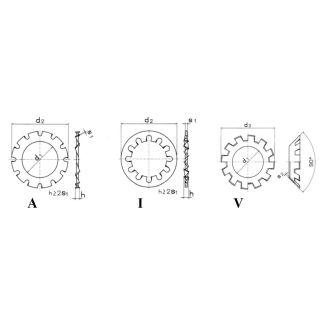

Forma A – ząbkowana zewnętrznie

Forma I – ząbkowana wewnętrznie

Forma V – stożkowa ząbkowana zewnętrznie


d1 dla gwintu d2 s1 d3 s2
2,2
2,5
2,8 		M 2
M 2,3
M 2,5+
M 2,6 		4,5
5,5
5,5 		0,3
0,4
0,4 		4,2

5,1 		0,2

0,2
3,2
3,7
4,3 		M 3
M 3,5
M 4 		6
7
8 		0,4
0,5
0,5 		6
7
8 		0,2
0,25
0,25
5,1
5,3
6,4 		M 5
M 5
M 6		 10
10
11 		0,5
0,6
0,7
9,8
11,8
0,3
0,4
7,4
8,2
8,4 		M 7
M 8
M 8 		12,5
15
15 		0,8
0,8
0,8
15,3
19
0,4
0,4
10,5
12,5
13,2 		M 10
M 12
M 1/2˝ 		18
20,5
20,5 		0,9
1
1 		19
23
23 		0,5
0,5
0,5
14,5
16,5
19 		M 14
M 16
M 18 		24
26
30 		1
1,2
1,4 		26,22
30,2 		0,6
0,6
21
23
25 		M 20
M 22
M 24 		33
36
38 		1,4
1,5
1,5
26
28
31 		M 1˝
M 27
M 30 		38
44
48 		1,5
1,6
1,6


Norma PN:
82023, 82024, 82025
