Śruba z łbem sześciokątnym z gwintem na całej długości trzpienia DIN 961

[Skontaktuj się z nami w sprawie ceny] tel. (17) 853 70 80 e-mail: srubres@srubres.pl

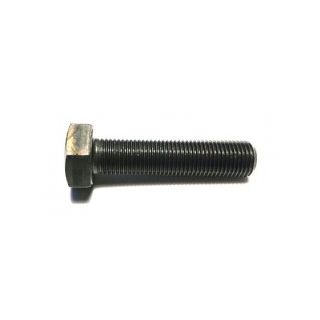

Śruba z łbem sześciokątnym z gwintem na całej długości trzpienia
Dodaj do listy życzeń Dodaj do listy porównań

DIN 961

PN 82105

ISO 8676

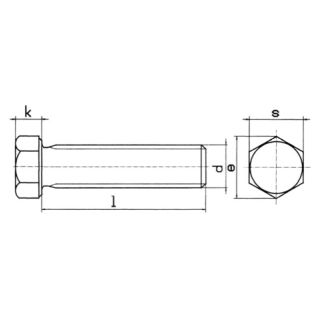

d 6×0,75 8×1 10×1 10×1,25 12×1 12×1,25 12×1,5 14×1,5 16×1,5 18×1,5
e 11,05 14,38 18,9 18,9 21,1 21,1 21,1 23,91 26,17 29,56
k 4 5,3 6,4 6,4 7,5 7,5 7,5 8,8 10 11,5
s 10 13 17(16) 17(16) 19(18) 19(18) 19(18) 22(21) 24 27

wymiary w ( ) wykonane tylko wg ISO

l – długość

10
12
14
16
18
20







22
25
30



35
40
45

50
55
60
65
70
75

80
90
100
120
130
140
160
200


d 18×2 20×1,5 20×2 22×1,5 24×1,5 24×2 27×2 30×1,5 30×2 36×3
e 29,56 32,95 32,95 35,03 39,55 39,55 45,2 50,85 50,85 60,79
k 11,5 12,5 12,5 14 15 15 17 18,7 18,7 22,5
s 27 30 30 32(34) 36 36 41 46 46 55

wymiary w ( ) wykonane tylko wg ISO

l – długość

30
35
40
45
50
55
60
65
70
75
80
90


100
110
120
130
140
150

160
180
200



240
300


Norma DIN:
961
Norma ISO:
8676
Norma PN:
82105
