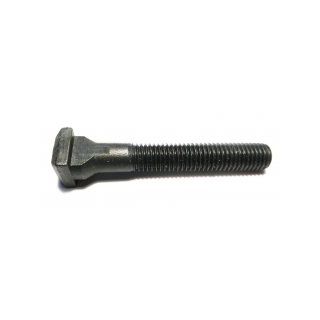

Śruba do rowków teowych DIN 787

[Skontaktuj się z nami w sprawie ceny] tel. (17) 853 70 80 e-mail: srubres@srubres.pl
Śruba do rowków teowych DIN 787
Dodaj do listy życzeń Dodaj do listy porównań

DIN 787

PN 61271

ISO 299


odmiana A odmiana B

A – z częścią ustalającą płaską, B – z częścią ustalającą cylindryczną


d M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 30 M 36
L 13 15 18 22 28 34 43 53 65
h 5 6 7 8 10 14 18 22 26
b 8 10 12 14 18 22 28 36 42


W tabeli podano

l1 – długość gwintu
l – długość

25 15
32 20 20 15 15
40 30 25 30 20 18
50 40 30 40 40 25 20
63 45 35 45 45 45 30 25
80 45 55 55 55 55 40 30
100 63 63 63 63 63 45 45
125 75 75 75 75 75 75 63
160 100 100 100 100 100 100 100
200 125 125 125 125 125 125
250 160 160 160 160
315 200 200 200 200
400 250 250 250
500 315 315


Norma DIN:
787
Norma ISO:
299
Norma PN:
61271
