Podkładka sprężysta okrągła wachlarzowa DIN 6798

[Skontaktuj się z nami w sprawie ceny] tel. (17) 853 70 80 e-mail: srubres@srubres.pl
Podkładka sprężysta okrągła wachlarzowa DIN 6798
Dodaj do listy życzeń Dodaj do listy porównań

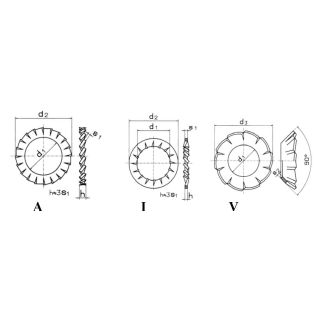

DIN 6798

Forma A – uzębiona zewnętrznie

Forma I – uzębiona wewnętrznie

Forma V – stożkowa uzębiona zewnętrznie

d1 dla gwintu d2 s1 d3
2,2 M 2 4,5 0,3 4,2
2,5 M 2,3 5 0,4
2,8 M 2,5+ 5,5 0,4 5,1
M 2,6
3,2 M 3 6 0,4 6
3,7 M 3,5 7 0,5 7
4,3 M 4 8 0,5 8
5,1 M 5 10 0,5 9,8
5,3 M 5 10 0,6 9,8
6,4 M 6 11 0,7 11,8
7,4 M 7 12,5 0,8
8,2 M 8 15 0,8 15,3
8,4 M 8 15 0,8 15,3
10,5 M 10 18 0,9 19
12,5
 M 12
 20,5
 1
 23
13,2 M 1/2˝ 20,5 123
14,5 M 14 24 1 26,22
16,5 M 16 26 1,2 30,2
19 M 18 30 1,4
21 M 20 33 1,4
23 M 22 36 1,5
25 M 24 38 1,5
26 M 1˝ 38 1,5
28 M 27 44 1,6
31 M 30 48 1,6



Norma DIN:
6798
